スズキ車用ダイレクトハーネス

AX-P16AS

  • <品薄>
  • <近日入荷>

JAN:4985285074303

希望小売価格(税込):4,400
(税抜価格4,000円、消費税額等400円)

パイオニア製8インチ/9インチカーナビゲーションシステムおよび200mmワイドナビゲーションシステムをスズキ用20P仕様車に取付ける場合に使用するダイレクトハーネスです。

※別途取付キットが必要になります。

構成部品

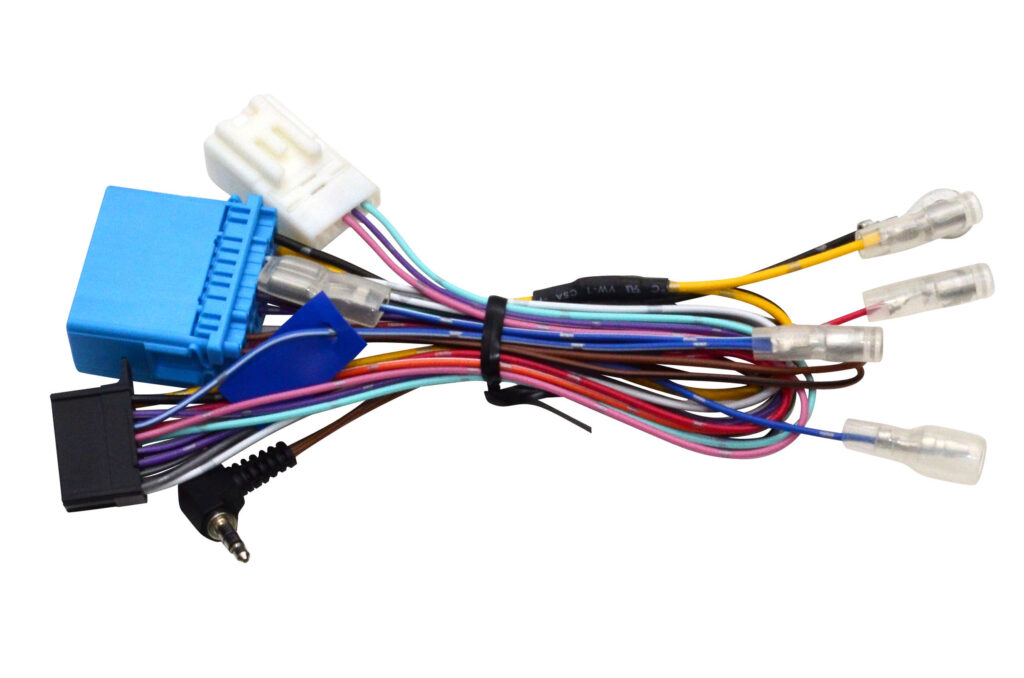

ダイレクトハーネス(20P/5P)

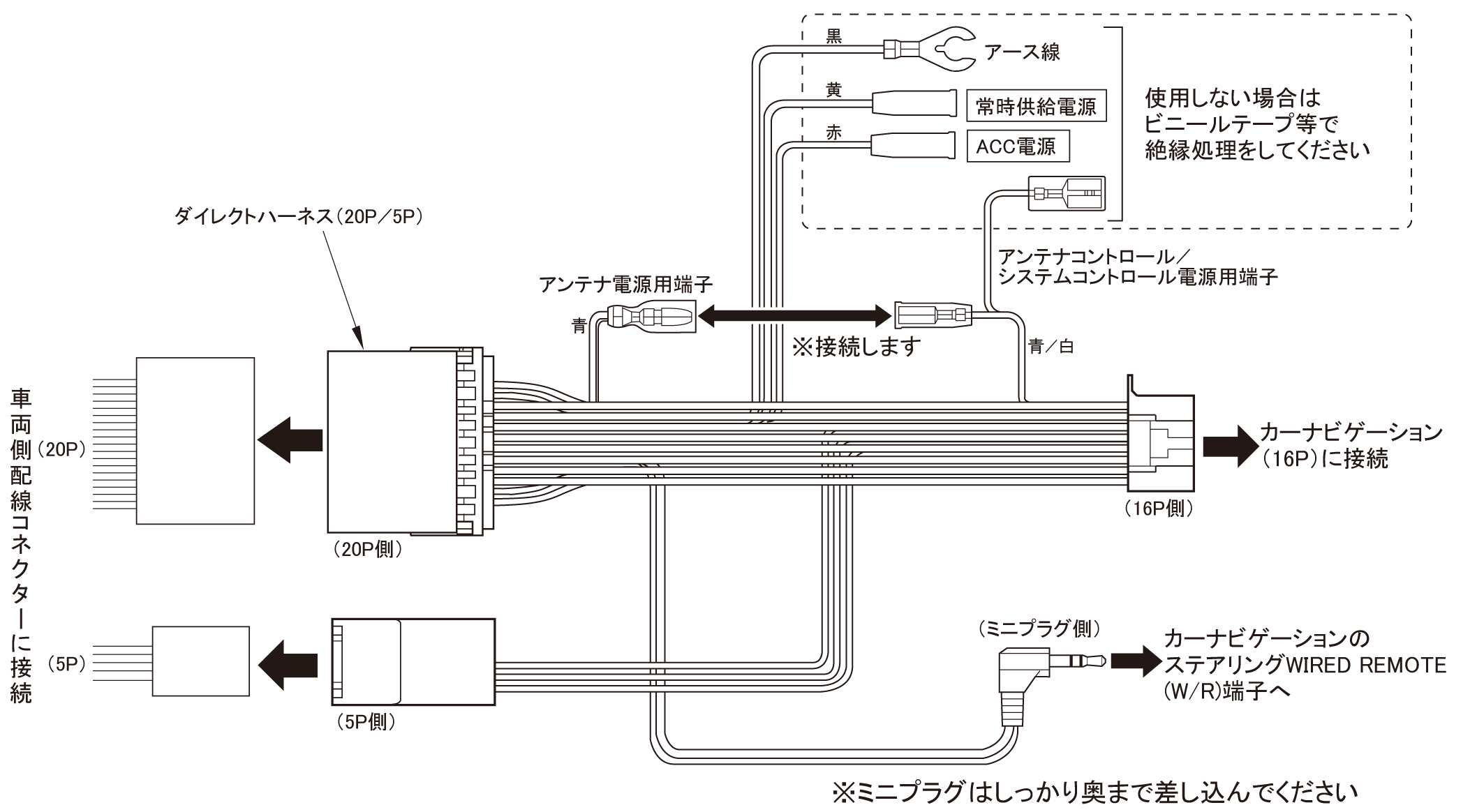

配線図

必ずお読み下さい

別途必要な製品の適合につきましては、必ず各製品の適合情報をご確認ください。
注1
リード線の色及び仕様はJEITAに準じておりますが接続するリード線の色が異なる場合がありますので注意してください。
注2
コネクター及びギボシの接続は確実に最後まで差し込んでください。
注3
配線引き回しの際は車体/ネジ部分/シートレール等の可動部にはさみ込まないよう注意してください。また運転操作の妨げ(ステアリングやシフトレバー/ブレーキペダルへの巻きつけ等)にならないようにまとめて固定してください。
注4
接続しない端子はビニールテープ等で絶縁処理をしてください。
